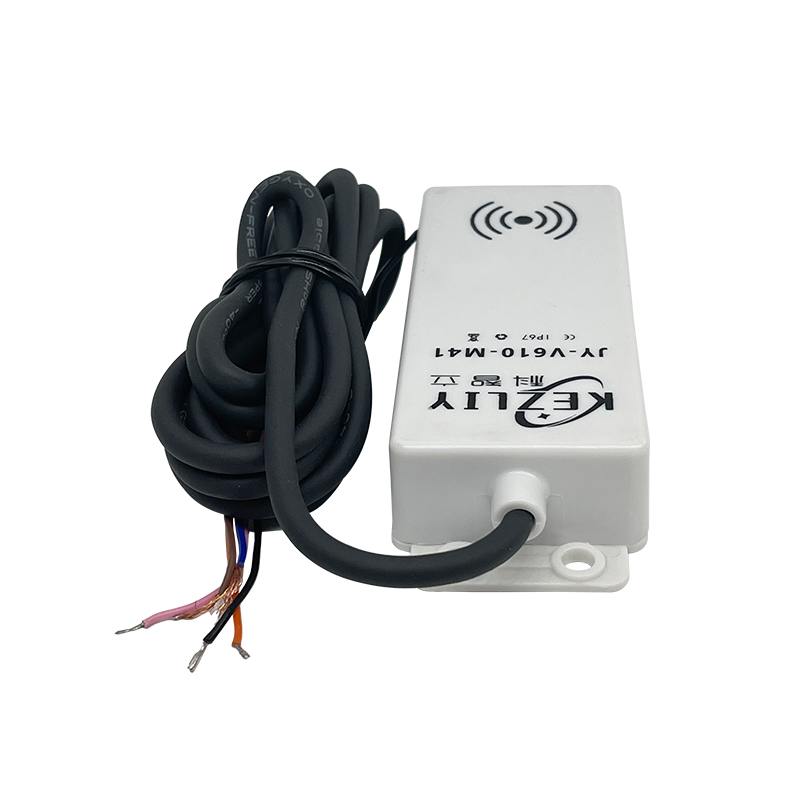

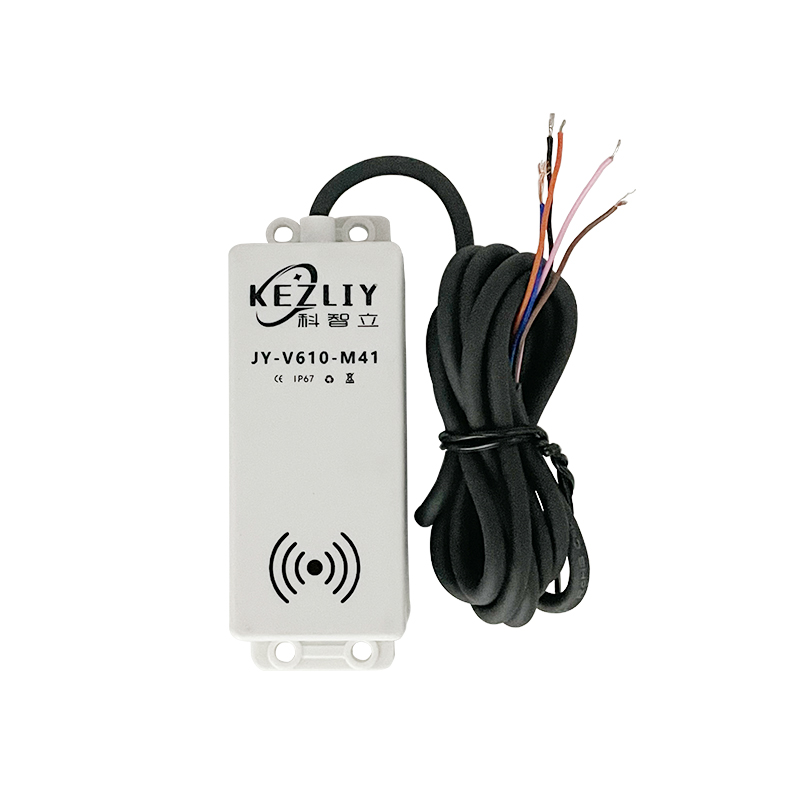

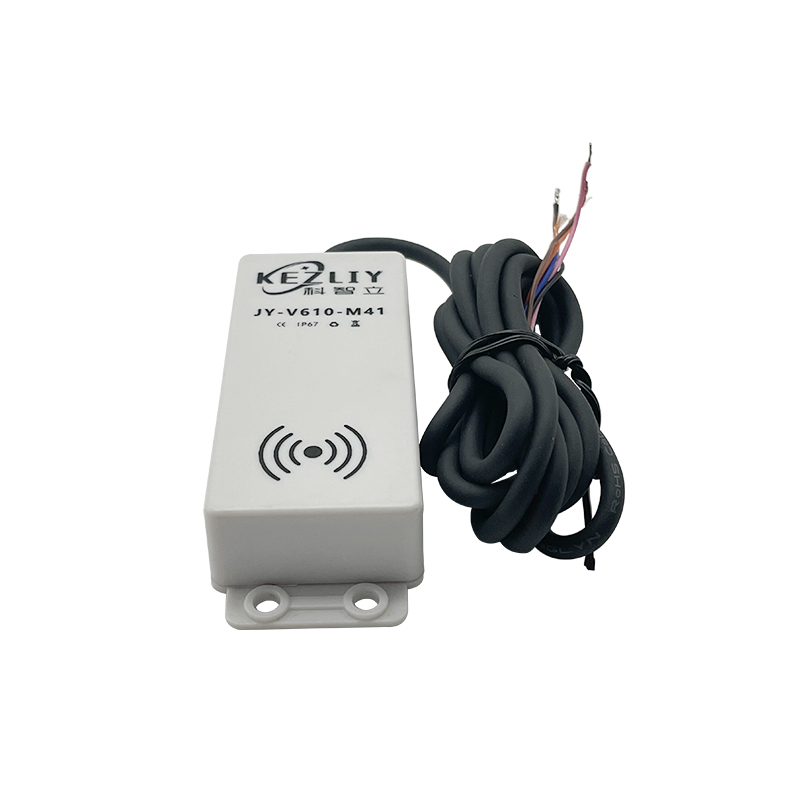

JY-V610系列讀寫器工作頻率134.2KHz，采用HDX半雙工數據傳輸模式。支持標準Modbus RTU協議,可通過上位機軟件進行參數配置，方便用戶直接設置工作模式、通信速率及設備地址。讀寫器內部集成了射頻部分通信協議，用戶只需通過RS485通信接口發送接收數據便可完成標簽的讀寫操作，無需理解復雜的射頻通信協議.
JY-V610半導體讀寫器是一款半雙工HDX數據傳輸模式的半導體RFID讀寫器，支持Modbus RTU協議，用戶可通過上位機軟件進行參數配置，直接設置工作模式、通信速率及設備地址。內部集成了射頻部分通信協議，用戶只需通過RS485通信接口發送接收數據便可完成標簽的讀寫操作，無需理解復雜的射頻通信協議。工作頻率134.2kHz，兼容Texas Instruments公司產的CID載體，具有出色的讀寫可靠性和耐環境性。
品牌 | 科智立KEZLIY | 型號 | JY-V610 |
讀取距離 | 0-85mm | 寫入距離 | 0-60mm |
工作模式 | HDX | 通信接口 | RS485 |
工作電壓 | 9-24V | 工作功率 | 0.6W |
待機電流 | 7mA | 工作電流 | 25mA |
電路保護 | 28V | 工作頻率 | 134.2kHz |
工作溫度 | -25 ~ 70℃ | 工作濕度 | 10-90%RH |
外殼材質 | ABS+PC | 防護等級 | IP67 |
安裝方法 | M3螺絲，4處安裝孔 | 標配附件 | 安裝螺絲M3×4 |
產品尺寸 | 80*35.5*17.5mm | 產品重量 | 75g |
CID載體 | RI-TRP-DR2B、RI-TRP-WR2B、RI-TRP-IR2B、RI-TRP-RR2B | ||
棕色：▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ VCC 9-24V
藍色：▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ GND
橙色：▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ 485-A
粉色：▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ 485-B
黑色：▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ 信號地
以實際線材標貼說明為準。
物理及環境特性：
項目 | 技術參數 |
操作溫度 | -25℃~70℃ |
存儲溫度 | -40℃~85℃ |
濕 度 | 5%~95%非凝結狀態 |
重 量 | 75g |
跌落測試 | 1.2米自由跌落 |
ESD性能 | 空氣放電±8KV,接觸放電±6KV |
電氣參數指標：
項目 | 技術參數 |
供電方式 | 直流9-24V |
功 耗 | 1 W |
電路保護 | 接反、過壓和過流保護 |
通信接口 | RS485 |
通信協議 | MODBUS RTU |
485默認通信波特率 | 9600 無校驗 |
紅色LED：電源指示燈
綠色LED：標簽檢測指示燈
讀寫器工作過程：
讀寫器街上電源后，紅色LED處于空閑狀態閃爍，正常工作狀態常量。
讀寫器檢測RFID標簽：上位機發送“讀取ID”命令，讀寫器接收解碼后開始檢測RFID標簽，讀取后藍色LED點亮，同時通過RS485接口把數據傳輸?shù)浇邮掌鳌?/span>
