產品詳情

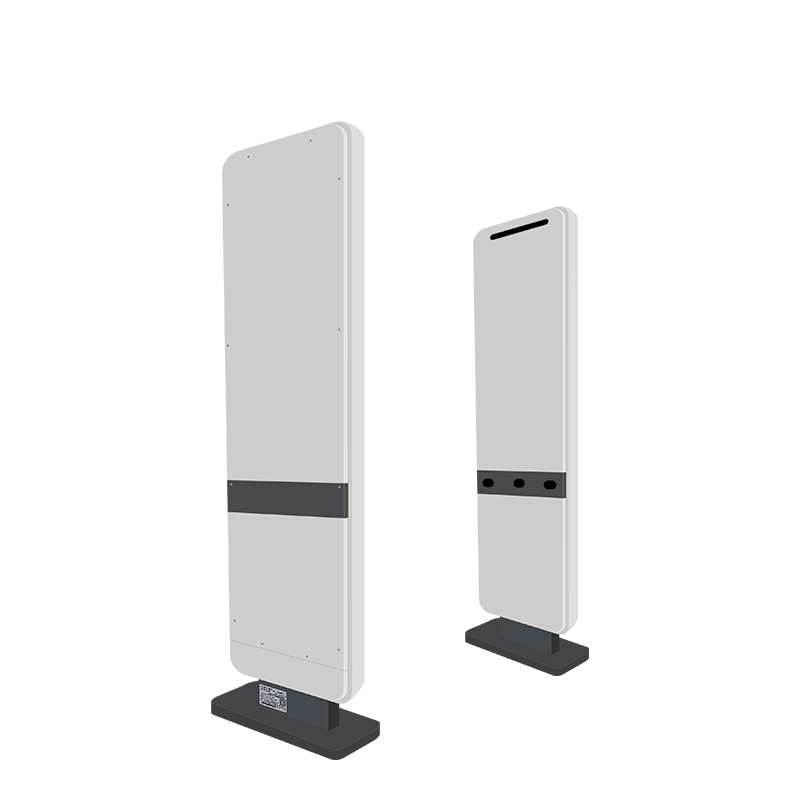

超高頻RFID通道門基于英頻杰R2000專用射頻芯片為讀寫引擎設計，采用獨一無二的I-Search多標簽識別算法，提供高效準確的標簽識別率。雙核CPU協同工作，提升設備整體性能。采用高熱導率的固體材料、鋁合金機身外殼，擁有杰出的散熱能力。適用于超高頻門禁通道類讀寫、物流倉儲、人員、圖書/檔案館、醫療系統、設備資產等管理的應用。
主材：ABS工程塑料、鈑金基腳
顏色：白色+灰色、黑色+白色
適用溫度：0℃~35℃
重量（單支）：約18kg

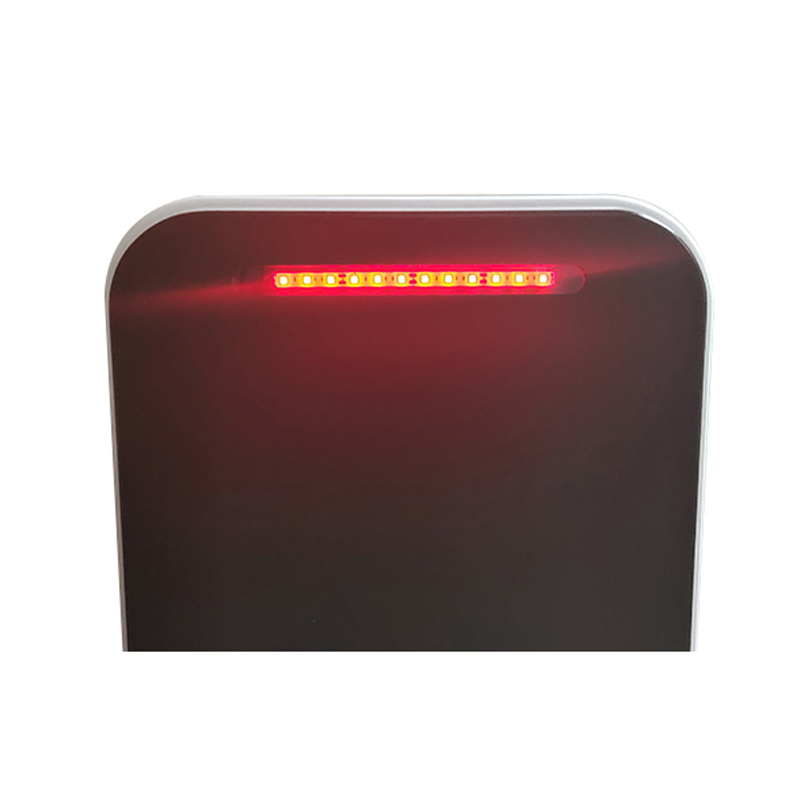

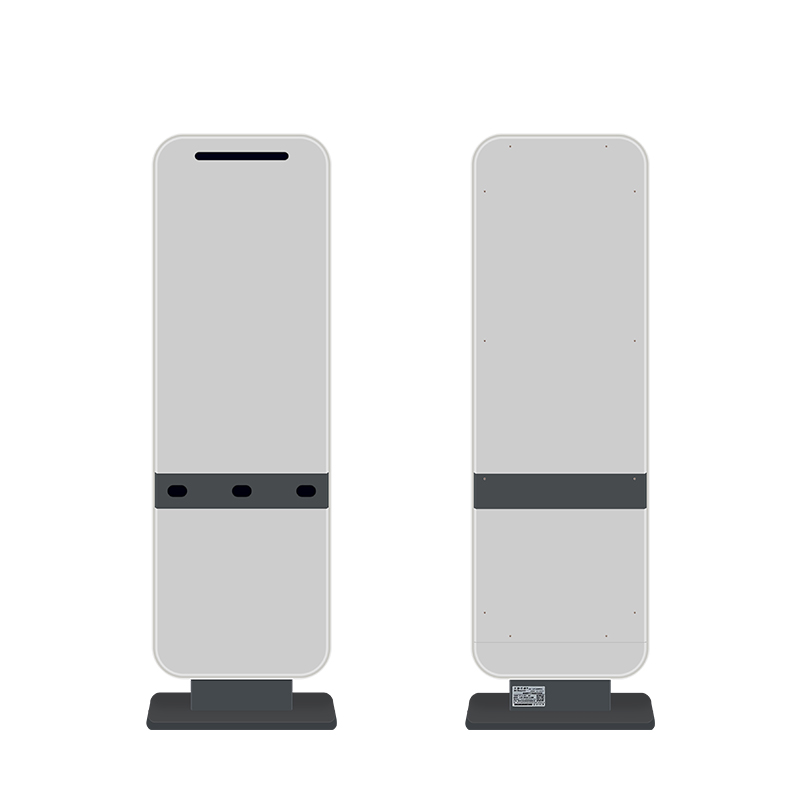

機箱外殼：預留3個茶色有機玻璃紅外傳感器窗口；地面高度595mm（中線）；電源與燈光提示窗口
機箱內置：每支標配2塊可上下/左右移動超高頻天線固定支架；紅外傳感器固定支架3個/支（左/中/右）；LED燈條固定支架1塊/支
每對配讀寫器（或讀寫模塊）固定板一塊，尺寸：340mm*300mm
出廠包裝：免檢5mm鋼帶木箱
包裝箱尺寸：156*54*36（長/寬/高）
包裝規格：2支/箱（約54kg）
通道門適合：超高頻RFID讀寫通道/高頻讀寫通道
產品特性
No. | 特性 | 描述 |
1 | 射頻芯片采用INDY R2000
| 基于R2000專用射頻芯片為讀寫引擎設計。 |
2 | 高性能多標簽識別算法 | 獨一無二的I-Search多標簽識別算法，提供業內最高識別效率。 |
3 | 少量標簽優化的算法 | 為讀取少量標簽的應用設計的算法。 超高的標簽反應速度。 |
4 | 雙CPU架構設計
| 主CPU負責輪詢標簽，副CPU負責數據管理。輪詢標簽和發送數據并行，互不占用對方的時間。極大的提高了整體性能。 副CPU負責產生真正的隨機數，負責監控系統的運行狀態。 |
5 | 快速4天線輪詢功能 | 高速輪詢4天線。每個天線最短輪詢時間約25ms。 可單獨配置各天線的輪詢時間。 |
6 | 硬件死機監測 | 硬件監測CPU運行狀態。 24小時×365天常年運行不死機。 |
7 | 射頻放大器狀態監測 | 監測射頻功率放大器的工作狀態。 確保功放不出現飽和狀態。保證功放長久穩定工作。 |
8 | 天線連接狀態監測
| 判斷天線連接狀態。 可保護接收機。 可通過命令關閉。 |
9 | 優質的連接器系統
| 全部使用最好的名牌連接器，保證可靠連接。
|
10 | 多點板載溫度傳感器 | 多點監測，精確的監控系統的運行溫度 |
11 | 雙備份輸出功率校正
| 保證射頻輸出功率精確可控。 兩個互相備份的功率校驗?zāi)K。除非同時損壞，系統均可正常運行。 |
12 | 簡潔高效的指令系統
| 基于串口的指令系統。 簡潔，高效，方便，快速集成。 |
13 | 杰出的散熱設計 | 發熱器件全部具有導熱結構。 大面積的散熱片接觸面。 熱耦合界面采用高熱導率的固體材料，高溫下不揮發。 鋁合金機身，長期連續工作不發熱。 |
算法名稱
| 算法說明
|
標準固定Q防沖突算法 | 18000-6C協議的標準算法。 標簽數量多的時候性能顯著下降。 標簽數量少的時候效率不高。 |
英頻杰動態Q防沖突算法 | 美國IMPINJ公司的算法。 標簽數量多或者少的時候都有良好的效率。 為了兼容的需要犧牲了一部分性能 |
I–Search動態Q防沖突算法V1.0 | 基于美國IMPINJ公司的動態Q算法。 經過優化后性能略有提高。 固件版本2.1及以下均采用此算法。 |
I–Search動態Q防沖突算法V2.0 | 基于美國IMPINJ公司的動態Q算法。 全新的數據模型，性能得到大幅提升；固件版本2.1及以上均采用此算法。 可明顯感受到與傳統算法的差異；標簽數量多的時候性能差異更明顯。 |
增益8dBi窄波速門禁天線
適用于UHF頻段RFID應用場合為通用型、遠場天線，具有窄波速、高增益、低駐波的特點?？蛇m用于超高頻門禁通道類讀寫、物流倉儲、人員、圖書/檔案館、醫療系統、設備資產等管理的應用。
1、技術參數：
頻率范圍（MHz）
| 902MHz～928MHz |
極化方式
| 圓極化
|
增益（dBi）
| >8dBi |
軸比（dB） | <3dB |
H面HPBW
| 40度 |
E面HPBW
| 86度
|
阻抗(Ω) | 50Ω |
電壓駐波比(VSWR) | ≤1.5:1 |
接頭類型 | SMA外螺紋母頭 |
接頭位置
| 側饋
|
產品尺寸 | 335mm×134mm×17.5mm |
重量
| 455g |
材料 | F4BTM 高頻板材+ABS |
顏色 | 白色
|
安裝方法
| 通過兩側安裝掛孔安裝
|
工作溫度（℃）
| -40°C～＋85°C |
2、天線特性曲線
電壓駐波比 VSWR 隨頻率變化曲線

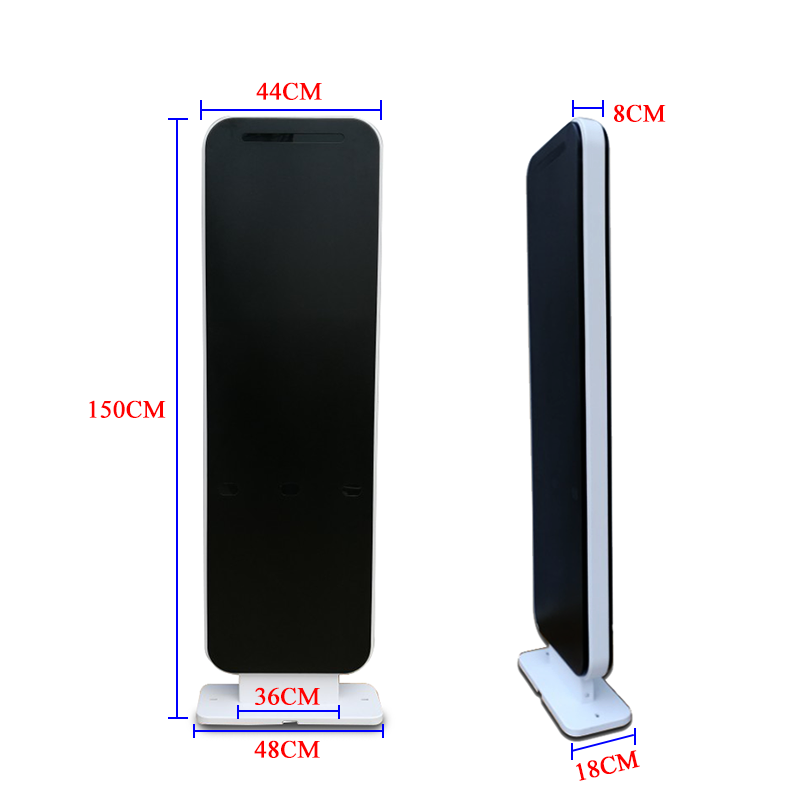

3、產品尺寸參數
長寬、安裝孔尺寸
（內部天線）長寬尺寸
