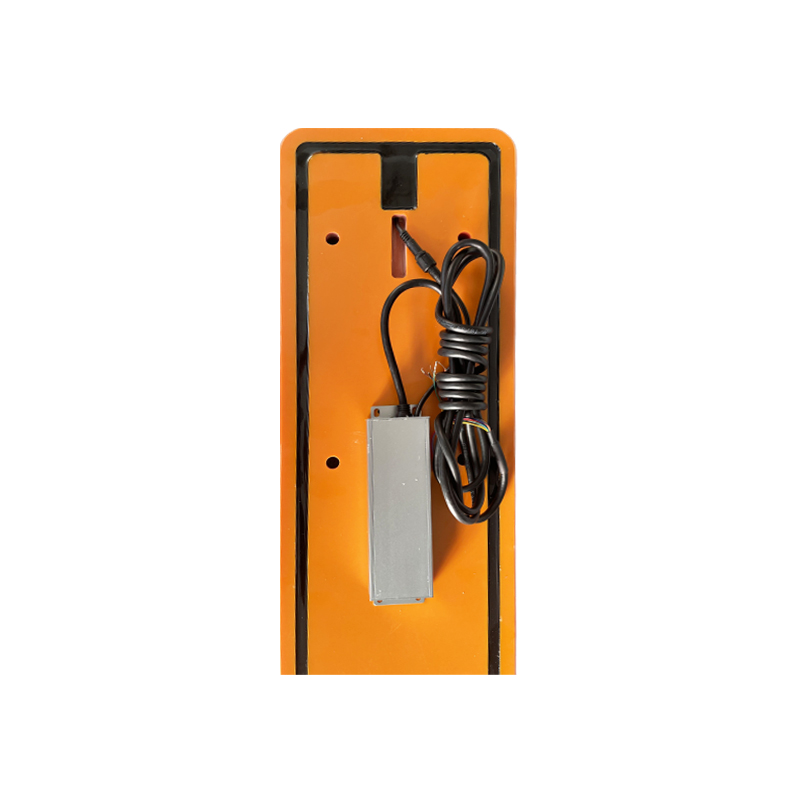

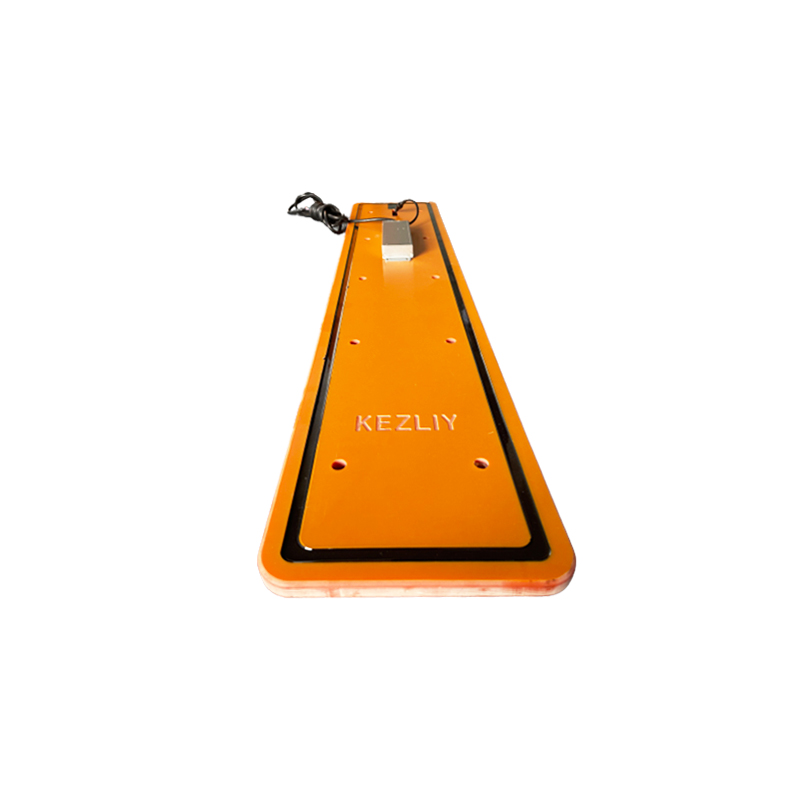

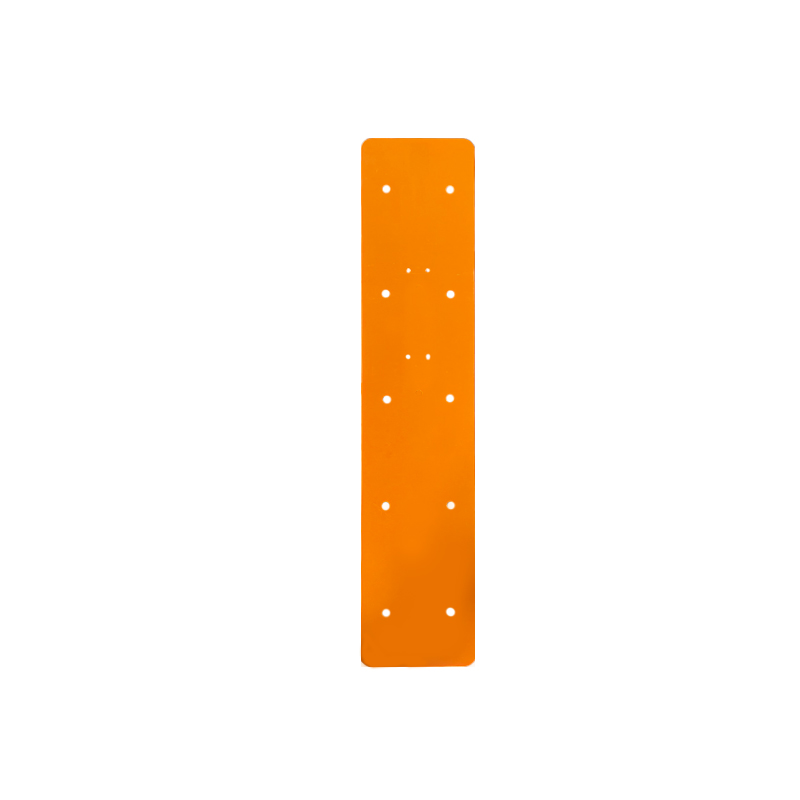

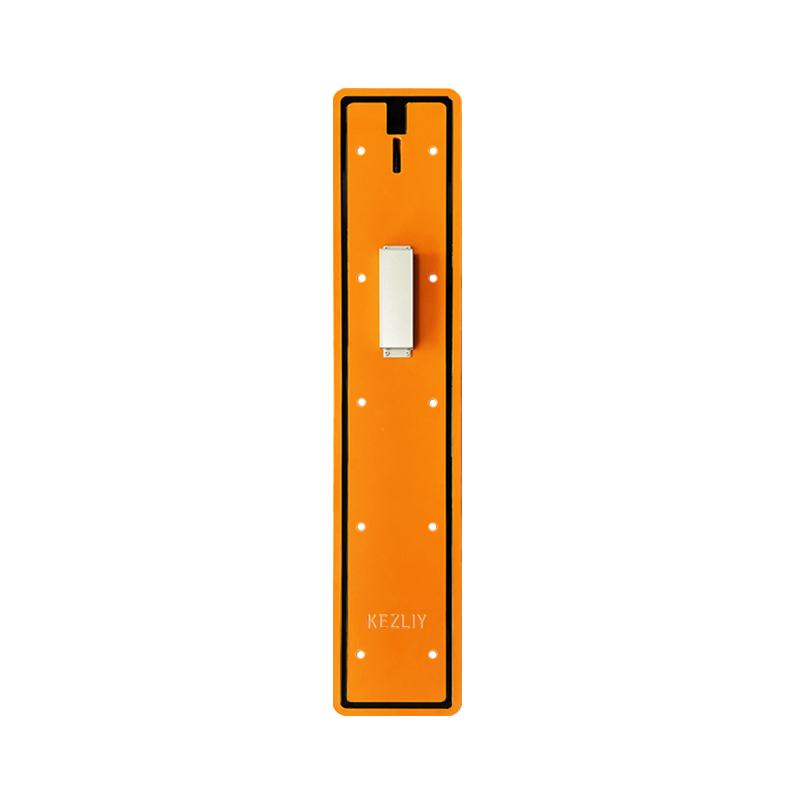

電子耳標讀卡器JY-L81-10020



    科智牧KEZMO JY-L81-10020采用了RFID低頻半雙工（HDX）/全雙工（FDX-B）雙格式無源射頻技術。符合ISO 11784/5國際標準協議，支持標準MODBUS RTU工業總線協議。工作頻率134.2KHz，穿透性強，穩定性高，可遠距離識讀利拉伐、安樂福Allflex所有電子耳標及國產低頻電子耳標。 廣泛應用于：電子飼喂站、自動化飼喂槽、擠奶臺、盤點通道、智能稱重、牲畜門禁等。

科智牧KEZMO JY-L81-10020采用了RFID低頻半雙工（HDX）/全雙工（FDX-B）雙格式無源射頻技術。符合ISO 11784/5國際標準協議，支持標準MODBUS RTU工業總線協議。工作頻率134.2kHz，穿透性強，穩定性高，可遠距離識讀利拉伐、安樂福Allflex所有134.2kHz電子耳標及國產低頻電子耳標。

廣泛應用于：動物身份識別、電子飼喂站、自動化飼喂槽、自動擠奶臺、通道盤點計數、智能稱重、海關檢疫、轉欄識別通道、牲畜門禁管理等。

紅色：▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ VCC 12V—36V

黑色：▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ GND

綠色：▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ TXD

藍色：▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ RXD

棕色：▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ 信號地

橙色：▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ 485-A

黃色：▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ 485-B

紫色：▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ 同步S1

灰色：▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ 同步S2

直出散線型九芯電纜一根，線材約3米，同步S1和同步S2間已接120Ω 終端電阻，出線定義以線纜標簽說明為準。

1、科智牧RFID在海關牛防疫通道的使用

將購入的電子耳標讀卡器部署在通道旁，當入境牛只進入通道時，RFID耳標識讀器開始識讀牛耳標信息，了解牛只是否有進行防疫措施，將無防疫措施的牛只分離隔開處理；依據耳標記錄的信息對牛只個體進行分欄管理，將品種、年齡、體重相近的牛只進行合群分欄管理，避免大小牛只出現打架造成損傷，同時根據標簽的ID編碼對牛只進行盤點，統計入境牛只的數量是否準確。

2、RFID奶牛通道點數+擠奶臺在位識別

       RFID在奶牛通道點數使用流程如下：

       將科智牧電子耳標識讀器安裝在擠奶臺的通道入口處佩戴電子耳標的奶牛進入通道時會被識讀器自動識別耳標的信息，判斷奶牛的身份信息，獲取奶牛身份、判斷哪頭牛進入擠奶場、進入的數量多少，減少人工點數耗時問題！

       RFID在奶牛在位識別使用流程如下：

      將科智牧電子耳標識讀器安裝在旋轉擠奶臺上方，采集奶牛耳標的信息，將牛只的編號與該牛擠奶的牛欄編號對應起來，并記錄下該牛只經過進牛欄的起始時間點，合理控制擠奶時間、擠奶次數等，提高查全率及正確率很高！

①請使用配套的鋰電池，或使用濾波器和1A以上線性穩壓電源，否則可能因為電源干擾、電壓不穩、電流不足等問題，降低識讀器的靈敏度或?qū)е伦x取失敗。如需濾波器、電源推薦，請聯系客服。

②識讀器天線不可靠近金屬材料安裝，可通過塑料間隔柱、長螺絲或者定做支架調節與金屬面的距離，建議間隔距離大于100mm。

③識讀器天線不可用金屬材料遮擋或包圍，識讀器天線的側面距離金屬結構的距離應該大于100mm。

④識讀器應遠離電機馬達、變電站等容易產生電磁干擾的設備。

⑤天線周邊其他設備的電磁輻射或同頻率設備使用時，會降低識讀器的靈敏度或?qū)е伦x取失敗，對于容易產生電磁輻射的設備應采用適當?shù)钠帘屋椛浯胧?，必須暫停使用其他同頻率設備。如需選購射頻干擾探測器，請聯系客服。

⑥附近多個識讀器同時使用時，必須互接同步線，且天線間應互相遠離，避免磁場疊加，否則無法正常使用。

⑦識讀器天線朝向電子耳標安裝，電子耳標能處于感應面的中心位置。

⑧識讀器天線與電子耳標之間的距離，建議控制為最大感應距離的10%到70%。

⑨識讀器一次只能讀取一個電子耳標。
