產品詳情

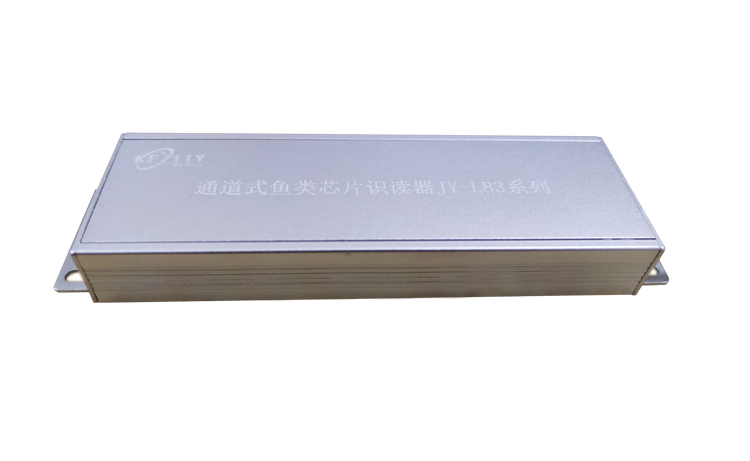

◆科智牧KEZMO JY-L83系列是基于射頻（RFID）識別技術的通道式魚類芯片識讀器，該系列產品有JY-L83-12040，JY-L83-20040兩種規格，采用了RFID低頻半雙工（HDX）/全雙工（FDX-B）雙格式無源射頻技術。識讀器具有同步功能，附近同時使用多個識讀器也能確保穩定工作，彼此不受干擾，具有接收靈敏度高、性能穩定、可靠性強的特點。

◆支持標準MODBUS RTU工業總線協議，方便組網通信，波特率最高可配置 115200，滿足高速率、遠距離傳輸要求。用戶可以進行后期的系統集成，數據可以無線接收。

技術參數

工作電壓：12-36V

工作電流：1A

電源要求：線性穩壓電源

電路保護：帶極性保護和過壓保護（最大60V）

工作頻率：134.2KHZ

最大天線尺寸：20*100cm（可定制）

支持標簽類型：HDX、FDX-B

通信接口：RS232 、RS485

工作濕度：10%－90% RH (不結露)

工作溫度：-25 ℃ ~ 70 ℃

防護等級：IP65

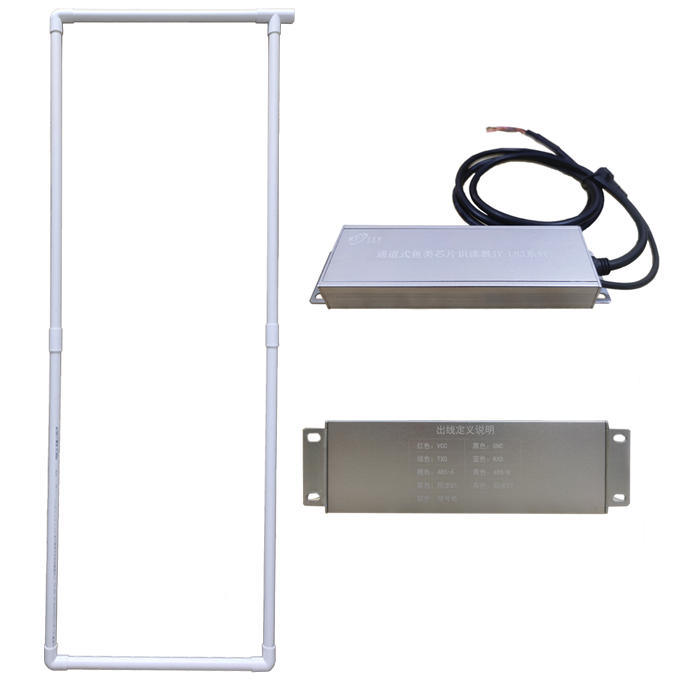

天線外觀：PVC-6分管

安裝方式：PVC管卡

出線定義

紅色：▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ VCC 12V ~36V

黑色：▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ GND

綠色：▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ RS232 TX

藍色：▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ RS232 RX

棕色：▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ 信號地

橙色：▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ 485-A

黃色：▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ 485-B

紫色：▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ 同步S1

灰色：▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ 同步S2

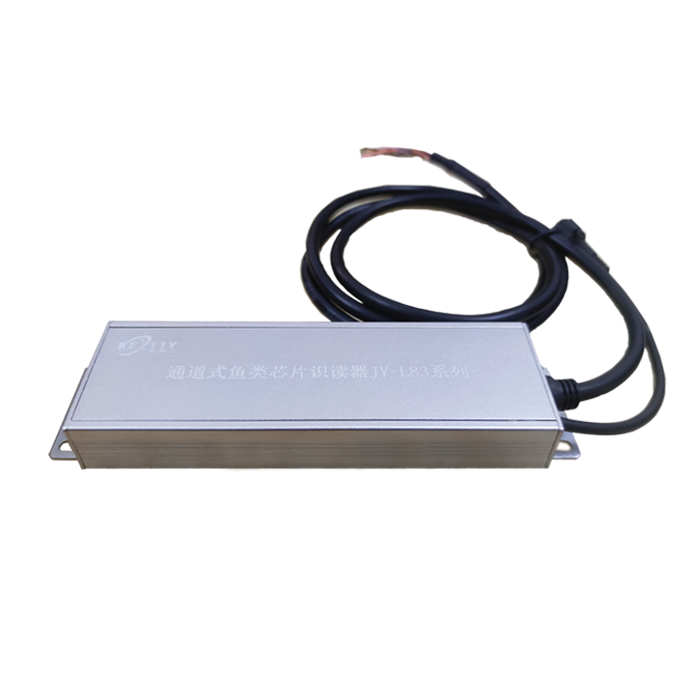

直出散線型九芯電纜一根，線材約3米，出線定義以標簽說明為準，見識讀器背面。

同步線說明

1、單臺設備使用時，建議在同步S1信號線和同步S2信號線之間接上120Ω 的終端電阻，有助于減少和消除兩根同步線之間產生的分布電容以及來自于通訊線周圍產生的共模干擾；

2、多臺設備同時使用時，必須接同步，否則可能無法正常使用。同步線的連接方式采用CAN總線連接，將同步S1信號連同步S1信號，同步S2信號連同步S2信號。
3、同步（CAN-bus）網絡采用直線拓?fù)浣Y(jié)構，總線的2個終端需要安裝 120Ω 的終端電阻；如果節點數目大于 2，中間節點不需要安裝 120Ω 的終端電阻。對于分支連接，其長度不應超過3米。同步（CAN-bus）總線的連接見圖所示。

同步線
