產品詳情
★ KEZLIY科智立JY-L801系列是一款輕便小巧的工業級射頻讀卡器，集天線、放大器、控制器與一體，識別速度快。
★ 符合 ISO/IEC18000-2 無線射頻識別國際標準，支持標準 MODBUS TCP 工業以太網和 MODBUS RTU 工業總線協議，波特率最高可配置115200，滿足高速率、遠距離傳輸要求。
★ 兼容性強，支持對FDX-B、EMID協議格式標簽的讀取，支持125kHz、134.2kHz工作頻率。
★ 可直接安裝在金屬環境中，自帶32級自動調諧電路，能夠在各種環境下自動調節，簡化起始安裝過程。
★ 防浪涌和高壓自斷電保護功能，減少安全隱患；IP67防護等級，防塵防水抗震。
★ 應用領域：電氣自動化管理、工業生產線、AGV小車定位等。
產品品牌： | 科智立KEZLIY | 產品型號： | JY-L801 |
工作電壓： | 9V-28V | 功率： | ≤1.5W |
消耗電流： | <0.2A | 電路保護： | 帶極性保護和過壓保護（最大60V） |
工作頻率： | 125kHz、134.2kHz | 識別速度： | 2m/s |
讀卡距離： | 0-170mm | 支持標簽類型： | FDX-B、EMID |
通信接口： | RS232 / RS485 | 工作濕度： | 10%-90%RH（不結露） |
工作溫度： | -25℃~70℃ | 防護等級： | IP67 |
外殼材質： | ABS+PC | 安裝方法： | M5螺絲，4處安裝孔 |

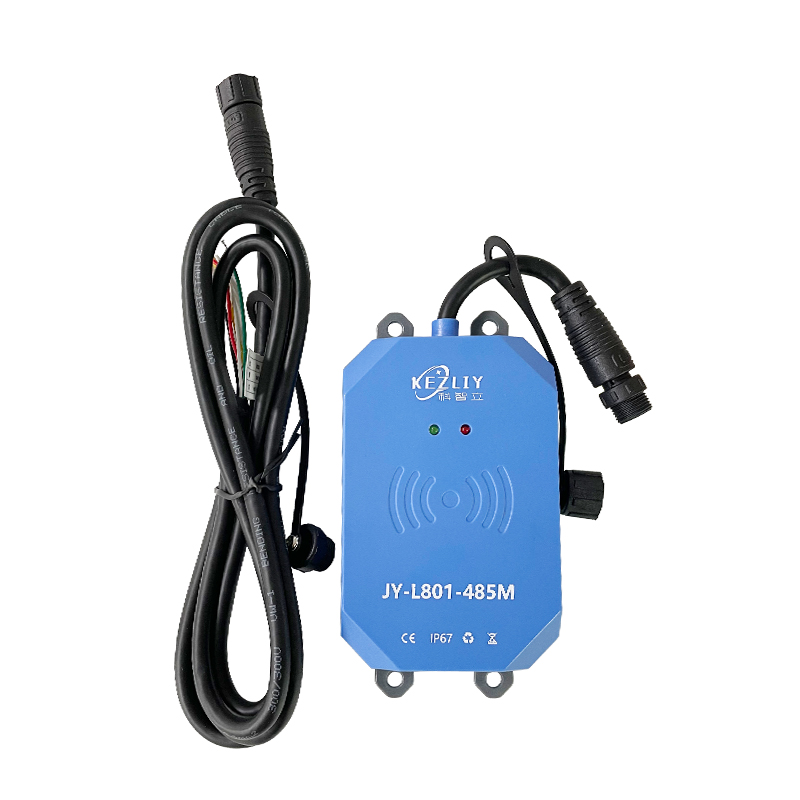

標配附件： | 專用連接器-散線型電纜一根（1.5米） 螺絲螺母墊片一組 | 產品尺寸： | 129*70*20mm（不含接頭） 210*70*20mm（包含接頭） |
AGV地標讀卡器在立體倉庫穿梭車的使用 （點擊進入案例詳情） | 1，將RFID標簽部署子母穿梭車軌道節點，實現站點位置標記，同時標記站點位置信息，標錄入貨物信息，如出入庫時間、物品種類、物品序號等，并可查看路線是否無誤。 2，將RFID讀卡器JY-L801安裝在穿梭車底部，用于識別RFID標簽。 3，當穿梭車行駛至軌道節點時，讀卡器自動采集標簽信息，并將貨物信息實時上傳至管理系統，穿梭車根據指令將貨物準確放入指定位置或從指定位置取出，并在運輸過程中可以避免小車碰撞，按照指定線路形式。 |
|
紅色：▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ VCC 9V—28V
黑色：▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ GND
黃色：▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ TXD/485-A
綠色：▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ RXD/485-B
藍色：▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ 信號地
白色：▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ N信號
以實際線材標貼說明為準。
N信號（NPN）為集電極開路門（OC門）設計，未讀卡時輸出5V高電平，讀到卡時輸出0V低電平。此功能有助于上位機判斷讀卡狀態，不接時請剪斷包好。
機械尺寸：(L)129mm*(W)70mm*(H)20mm（不含接頭）
機械尺寸：(L)210mm*(W)70mm*(H)20mm（包含接頭）

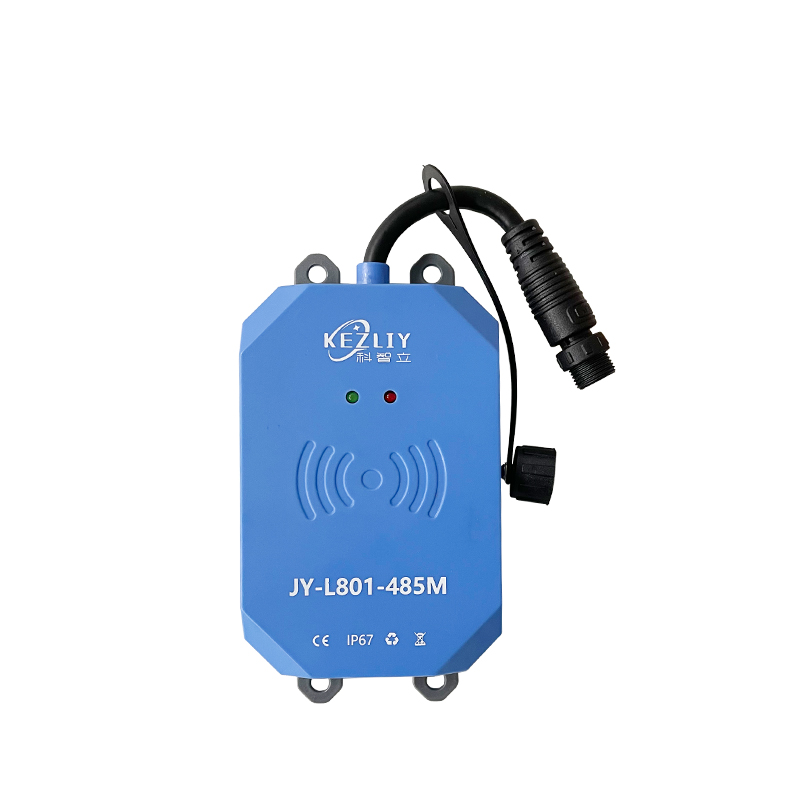

紅色LED：電源指示燈
綠色LED：標簽檢測指示燈
讀卡器工作過程：
讀卡器接上電源后，紅色LED長亮，讀卡器進入自動調諧狀態并根據工作環境對自身參數進行調諧。
讀卡器檢測到RFID標簽存在時，解碼成功后綠色LED點亮，同時通過RS232 / RS485接口把數據傳輸?shù)浇邮掌?。（MODBUS協議版本出廠默認主從模式，如需讀取數據，需主機發送命令讀?。?/span>
JY-L801系列&JY-T253AE
檢測范圍會根據RF標簽卡、環境溫度、周圍金屬、干擾環境等影響發生改變，檢測范圍圖僅供參考，安裝時請充分確認。
廣泛應用在電氣自動化管理、工業生產線、AGV小車定位、RGV小車、子母穿梭車等。
更多RFID工業自動化應用案例請點擊：RFID工業自動化實戰案例集錦 或 RFID工業自動化經典案例回顧。
產品文檔
工業RFID讀卡器JY-L801產品說明書.pdf
